关于高铬铸铁件的用途？这些总结太全面了

        高铬铸铁件是高铬白口抗磨铸铁的简称，是一种性能优良而受到特别重视的抗磨材料。它以比合金钢高得多的耐磨性，和比一般白口铸铁高得多的韧性、强度，同时它还兼有良好的抗高温和抗腐蚀性能，加之生产便捷、成本适中，而被誉为当代优良的抗磨料磨损材料之一。
        高铬铸铁属金属耐磨材料、抗磨铸铁类铬系抗磨铸铁的一个重要分支，是继普通白口铸铁、镍硬铸铁而发展起来的第三代白口铸铁。高铬铸铁一般泛指含Cr量在11-30%之间，含C量在2.0-3.6%之间的合金白口铸铁。

         高铬铸铁的硬度高，组织形态为菊花状和条块状，因此韧性大幅度地提高。高铬铸铁中铬的质量分数大于11%，铬、碳含量的比值超过4.5。在这种条件下，高硬度M7C3型碳化物几乎全部代替了M3C型碳化物。M7C3型碳化物呈六角形杆状及曲面板条状分布在基体中。相对于普通白口铸铁或低铬铸铁而言，可以认为高铬铸铁中的碳化物是不连续相，而基体是连续相。也就是说，碳化物对基体的破坏作用大大减少，应而高铬铸铁的韧性优于普通白口铸铁和低铬铸铁。M7C3型碳化物的硬度很高，为1300~1800HV，而M3C型碳化物的硬度只有800~1200HV，因此M7C3型碳化物的形成赋予了铸铁以高的硬度。通过添加其他合金元素以及进行适当的热处理， 高铬铸铁可以获得不同的基体组织，以满足各种不同工况对耐磨材料提出的性能要求。

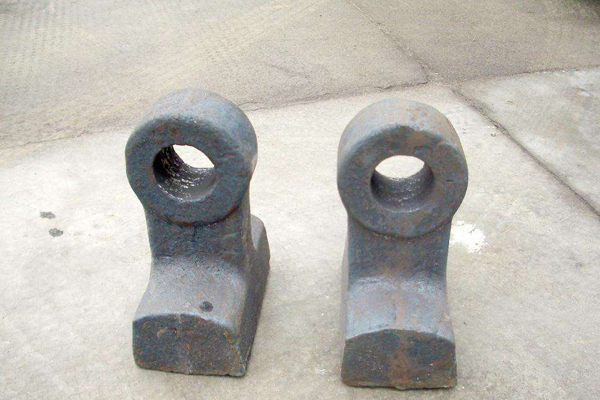

        高铬铸铁已在许多领域得到广泛应用，如球磨机衬板、磨球、反击破碎机板锤、轧钢机轧辊等。在高铬铸铁发展的同时，各类合金钢由于其高韧性，低成本及良好的耐磨性而得到快速发展。
